環(huán)球塑化網(wǎng) www.PVC123.com 訊：

　　按擠出成型理論，要獲得質量好的塑料管材，一般說管材的最大直徑不宜超過擠壓機螺桿直徑，就是說，要加工大口徑熱塑性塑料管必須采用大直徑的擠壓機，為此不得不尋求新的途徑，來制造大口徑塑料管。

　　1.采用特殊設計的機頭口模

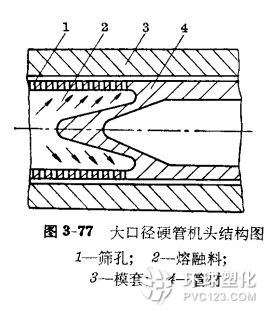

　　這種管道擠壓工藝典型的有西德赫司特公司采用直徑200毫米單螺桿擠壓機和一個體積小、重量輕、結構簡單、價格便宜的機頭。機頭由模芯模套組成。圖3—77是大口徑硬管機頭結構圖。它僅由模芯模套組成，芯模上設有許多個直徑為0.5毫米的小孔，由擠壓機擠出的熔融塑料，通過這些小孔產(chǎn)生比較高的壓力，保證物料充分和均勻的混合，不會出現(xiàn)接縫線，然后在芯模、模套組成的通道內擠出。國內也有用這種方式試生產(chǎn)大口徑的硬質聚氯乙烯管道的。

　　2.擠出片纏繞成型

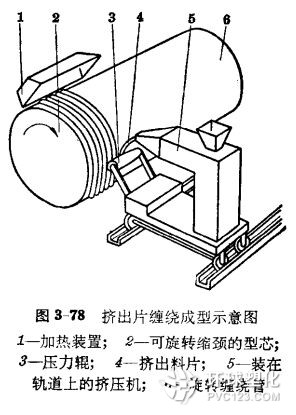

        這種成型方式是采用小型擠壓機擠出片材，趁熱呈螺旋狀纏繞在一根可縮徑的型芯上，倍壓輥施加壓力，使搭接的片材粘結成一體，冷卻后抽去型芯，即得大口徑的管材。圖3-78是擠出片纏繞成型示意圖。還有一種擠出工藝，擠出的不是片材，而是工字型型材，纏繞成帶生產(chǎn)蜂窩狀剖面的特大口徑高分子量聚乙烯管。采用的擠壓機直徑為3.5英寸，l/D=25：1，生產(chǎn)管材的直徑是72英寸(1.8米)。如果采用一較大的擠壓機，則可纏繞直徑大至2.9米的管材。

　　此法的優(yōu)點是成本低，前者由于采用的擠壓機小，因而投資可以大大降低;后者用型材纏繞，所示結構強度更高，而用料比普通擠壓機節(jié)省40—50%。此外，若用擠出成型的其他型材，再經(jīng)纏繞，也可制造具有伸縮作用的大口徑管。
