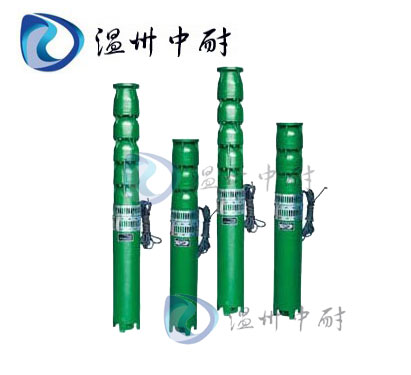

■ QJ型井用潛水泵產品概述：

QJ型井用潛水泵是根據國家標準設計的潛水多級泵節能產品，廣泛用于農田灌溉、工礦企業的供排水和高原、山區的人、畜用水。該型泵由QJ深井泵和YqS型潛水電機組成一體潛入水下進行工作。具有結構簡單、體積小、重量輕、安裝、維修方便，運行安全、可靠、高效節能等特點。井用潛水泵,深井潛水泵,潛水電泵

■ QJ型井用潛水泵型號意義：

■ QJ型井用潛水泵特點：

        QJ型井用潛水泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井撮地下水、也可用于河流、水庫、水渠等到提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。
        QJ型井用潛水泵電泵特點是：
        1、電機、水泵一體、潛入水中運行，安全可靠。
        2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用
        3、安裝、使用、維護方便簡單占地面積小、不需要造泵房。
        4、結構簡單，節省原材料。
        潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關系。

■ QJ型井用潛水泵結構圖：

■ QJ型井用潛水泵結構說明：

      1、QJ型井用潛水泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。
            潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管制成、采用法蘭聯接，高揚程式電泵采用閘閥控制。
       2、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。
       3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。
       4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。
       5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車?yán)飵В┮苑罎B水。
       6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。
       7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。
       8、電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。

■ QJ型井用潛水泵使用條件：

1．深井泵電源要求：
    (1)離心泵額定頻率為50赫茲，電機端額定電壓應保證為380+5％伏的三相交流電源(若用戶電壓為660伏時需特殊定貨)。
    (2)變壓器負載功率不應超過其容量的75％。
    (3)變壓器距井較遠時，應考慮輸電線線壓降，對功率大于45KW的電機，要求變壓器到井口距離不超過20米，大于20米時，要求輸電線規格比配電纜規格大兩個等級，并考慮線壓降。
 2．水質要求：
    (1)一般無腐蝕性清水。
    (2)水中含砂量不大于0.01％(質量比)。
    (3)酸堿度PH值在6．5-8．5范圍內。
    (4)水中氯離子含量不大于400毫克／升。
    (5)硫化氫含量不大于1．5毫克／升。
    (6)水溫不高于20℃。
 3．井筒要求：
    正直、光滑、不得有凸起或井管錯位現象，井內徑不小于相應的機座號。

■ QJ型井用潛水泵用途：

QJ型井用潛水泵是電機與水泵直聯潛入水中工作的提水機具,它適用于從深井提取地下水,也可用于河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。

■ QJ型井用潛水泵性能參數：
