氣動切斷閥

氣動切斷閥,氣動快速切斷閥中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。

氣動切斷閥,氣動快速切斷閥結構特點
切斷閥具有設計新穎、結構緊湊、操作力大及密封性能優良等優點。
結構與原理氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節結構的型式，氣動活塞式切斷閥可分為直通單座切斷閥（ZSQP型）、直通套筒切斷閥（ZSQM型）、二位三通切斷閥（ZSQN型）三種型式。氣動活塞式執行機構有單作用（彈簧復位）和雙作用（雙進氣）二種。采用單作用執行機構，整機作用方式可分為氣關式（水平管路接通）和氣開式（水平管路斷開）。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。
產品材質：鑄鋼(WCB)，不銹鋼(304.304L.316.316L)
制造標準：
國標(GB)，美標(API)，日標(JIS)

切斷閥是自動化系統中執行機構的一種，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。
可廣泛地應用在石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。根據允許壓差情況、介質特點以及工藝管道要求，可選用單座、套筒、三通切斷閥。
切斷閥閥門主要應用于以下場合：
1、與可燃?xì)怏w泄漏監測儀器聯接，當儀器檢測到可燃?xì)怏w泄漏時，自動快速關閉主供氣閥門，切斷燃?xì)獾墓┙o，及時制止惡性事故的
發生。
2、與熱力設備的極限溫度(壓力)安全控制器聯接，當設備內檢測點的溫度(壓力)超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。
3、與高層建筑的中央消防報警系統聯接，當大廈發生火警時，自動切斷大廈內的燃?xì)夤?yīng)，防止煤氣爆zha的發生。
4、在城市或工廠的燃?xì)夤?yīng)管網內設置ZCRB燃?xì)饩o急切斷閥，可在中央控制室內集中控制，遠程遙控緊急關閉事故現場的管線供氣。

聯系我們

上海雄工閥門有限公司

電話：021-31263381
(陳工)

傳真：021-60298264

手機：13512135667

郵箱：xgfm021@163.com

地址：上海市嘉定區華亭工業園區1199號
網址：http://www.xgfmvalve.com

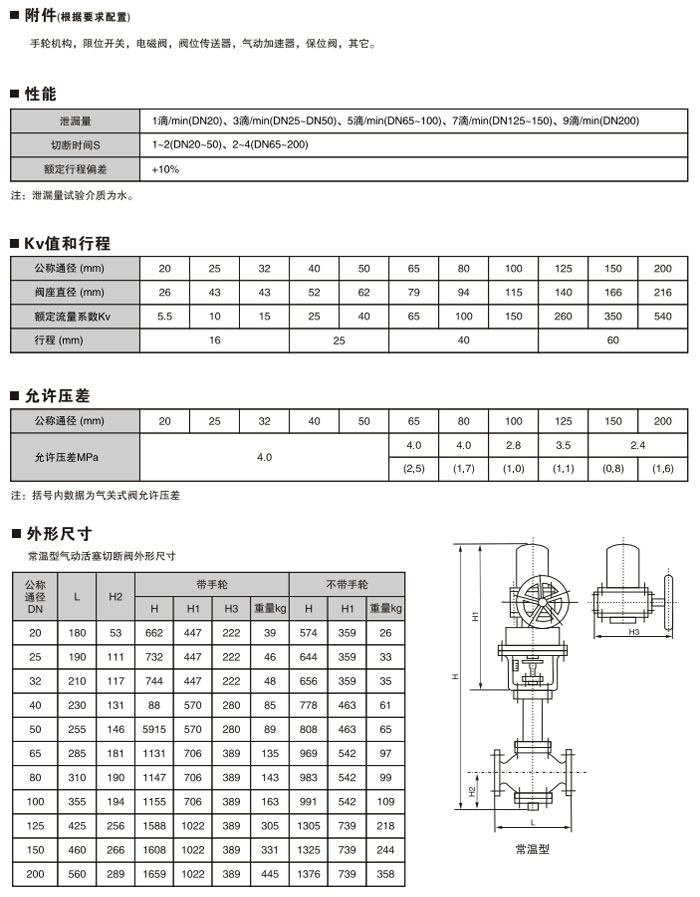

氣動切斷閥,氣動快速切斷閥尺寸結構圖:
