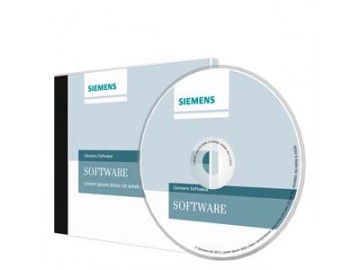

點擊圖片查看大圖西門子正版軟件銷售
在當前過程中可能發生這樣的事件，它需要的響應時間要快于當前程序執行周期所能提供的時間， 還可能發生這樣的事件，它的持續時間短的不足以在當前的程序執行周期內被識別出來，因此，在 S7-300 控制器以及以下模塊中編輯了過程報警。
- 模擬量模塊(AI)
- 數字量輸入(DI) 和
- 功能模板 (FM)
- 上海晉營自動化科技有限公司銷售西門子千萬余產品 盡新老顧客您來詢價訂貨采購，歡迎您來晉營公司，謝謝您的光臨！您的合作是我大的榮幸！Thank you very much！
- 上海晉營自動化科技有限公司
聯系人：邵澤春
電 話：17317269055同微信號
傳 真：021-37605857
郵 箱：3117125529@qq.com
Q Q : 3117125529
過程報警能力，滿足事件要求而被實時調用。
過程報警類似于中斷。
本文為 S7-300 CPU 提供過程報警指南。
過程報警類似于中斷。
本文為 S7-300 CPU 提供過程報警指南。
概要:
如果在程序執行過程中觸發報警事件，操作系統會調用 OB 40，來中斷當前程序執行或者是中斷低優先級的程序塊處理。OB 40 的臨時堆棧數據可以更加的指定一個或多個報警觸發事件（可置位多個狀態位）， 這些臨時堆棧數據可以在報警 OB 塊中通過用戶程序評估。
如果在 CPU 中沒有報警組織塊 OB 40 存在，當報警事件觸發時，CPU 會進入停機模式。報警組織塊有一個固定的優先級設置 16。
如果在程序執行過程中觸發報警事件，操作系統會調用 OB 40，來中斷當前程序執行或者是中斷低優先級的程序塊處理。OB 40 的臨時堆棧數據可以更加的指定一個或多個報警觸發事件（可置位多個狀態位）， 這些臨時堆棧數據可以在報警 OB 塊中通過用戶程序評估。
如果在 CPU 中沒有報警組織塊 OB 40 存在，當報警事件觸發時，CPU 會進入停機模式。報警組織塊有一個固定的優先級設置 16。
在不同模塊中的過程報警觸發事件：
模擬量模塊：可以用過程報警監視模擬量輸入模塊中的某個值。當模擬量的值低于指定下限或高于指定上限的時候, 過程報警可以被組態為在此時觸發。有關各個模擬量輸入模塊的更多信息，請參見手冊 "Programmable Logic Controller S7-300 Module Data" (可編程邏輯控制器 S7-300 模板規范)第4章，條目號 8859629。數字量模塊：具有過程報警能力的數字量輸入模板可以監視單獨的位狀態。過程報警可以在以下事件發生時觸發：該位出現下降沿或者上升沿。有關各個數字量輸入模塊的更多信息，請參見手冊 "Programmable Logic Controller S7-300 Module Data" (可編程邏輯控制器 S7-300 模板規范)第3章，條目號 8859629。功能模塊：具有過程報警能力的功能模塊能夠執行大量不同的任務，可以為不同的事件配置過程報警，下面通過 FM350-1 計數器模塊的例子來說明。
在下列情況下，FM 350-1 都會觸發 CPU 中的過程報警：達到比較值、超過上限/低于下限、計數器過零。有關 FM 350-1 模塊的更多信息，請參見手冊 "FM 350-1 Function Module" (FM 350-1 功能模塊)，條目號 1086726。其它功能模塊的詳細信息，請參見具體模塊的相關文檔。
西門子S7F系統可選軟件包
警告：
許多功能模板需要專用的參數軟件，這些軟件隨功能模板一起提供，并有專門的文檔。只能 STEP7 和這類軟件一起使用才能組態過程報警事件觸發。
SIMATIC S7-300 中的報警 OB ：
在 SIMATIC S7-300 CPU 中，報警組織塊 OB 40 提供了臨時堆棧數據。可以通過臨時堆棧數據指示出發生報警事件的通道/位。當在 CPU 塊文件夾中創建新的報警組織塊 OB40 時可以在 STEP7 中找到它的描述 （單擊鼠標右鍵 〉插入新對象 〉組織塊 〉 OB 40），選擇創建的 OB 40 按下“F1”，打開了 STEP7 中的幫助信息，如果已經有一個警報 OB 40 存在，則可以直接選擇它然后按下 F1 ,打開的就是關于警報 OB 40 的幫助文檔。
在 SIMATIC S7-300 CPU 中，報警組織塊 OB 40 提供了臨時堆棧數據。可以通過臨時堆棧數據指示出發生報警事件的通道/位。當在 CPU 塊文件夾中創建新的報警組織塊 OB40 時可以在 STEP7 中找到它的描述 （單擊鼠標右鍵 〉插入新對象 〉組織塊 〉 OB 40），選擇創建的 OB 40 按下“F1”，打開了 STEP7 中的幫助信息，如果已經有一個警報 OB 40 存在，則可以直接選擇它然后按下 F1 ,打開的就是關于警報 OB 40 的幫助文檔。
有關區域數據具體模塊評估的更多信息，請參見手冊 "Programmable Logic Controller S7-300 Module Data" (可編程邏輯控制器 S7-300 模板規范)第 3 章 (Digital Modules) 和第 4 章 (Analog Modules)，條目號8859629。
在 CPU 318-2 DP 中可以使用兩個警報 OB (40 和 41)。有關 CPU 318-2 DP 的更多信息，請參見手冊 "Programmable Logic Controller S7-300 CPU Data, CPU 312 IFM to CPU 318-2 DP" (可編程邏輯控制器 S7-300 CPU 數據，CPU 312 IFM 到 CPU 318-2 DP)，條目號 8860591。
在所有 S7-400 CPU 中共有八個警報 OB 可用。可以在條目號 23659324 中找到關于 S7-400 CPU 過程警報的更多信息。
組態過程報警:
可以在硬件配置中，為具有警報能力的模塊在其屬性中組態過程警報。
可以在硬件配置中，為具有警報能力的模塊在其屬性中組態過程警報。
有關計算 S7-400 的警報響應時間的示例，請參見手冊 "S7-300 CPU 31xC and CPU 31x, Technical Data" (S7-300 CPU 31xC 和 CPU 31x，技術數據)第5.5 節，條目號 ID 12996906。
組態過程報警模塊:
可以通過系統功能 SFC 55 (WR_PARM), SFC 56 (WR_DPARM) 和 SFC57 (PARM_MOD) 在程序循環執行過程中組態具備過程報警能力的模塊。有關如何用系統功能組態相關數據記錄的信息，請參見手冊 "Programmable Logic Controller S7-300 Module Data" (可編程邏輯控制器 S7-300 模塊數據),條目號8859629。
可以通過系統功能 SFC 55 (WR_PARM), SFC 56 (WR_DPARM) 和 SFC57 (PARM_MOD) 在程序循環執行過程中組態具備過程報警能力的模塊。有關如何用系統功能組態相關數據記錄的信息，請參見手冊 "Programmable Logic Controller S7-300 Module Data" (可編程邏輯控制器 S7-300 模塊數據),條目號8859629。
有關不同 SFC 的信息，請參見 S7 在線幫助以及手冊 "System Software for S7-300/400 System and Standard Functions" (S7-300/400 系統的系統軟件和標準功能)章節7.1，條目號 1214574。
警告：
系統功能 SFC 55, SFC56 和 SFC 57 不能在 PROFINET IO 中應用。
系統功能 SFC 55, SFC56 和 SFC 57 不能在 PROFINET IO 中應用。
注釋：
一些數字量模塊 （例如 6ES7321-7BH0X 或 6ES7321-7RD00)） 需要 6個字節的長度來寫數據記錄 DS1。 在 SFC 55 的 "RECORD" 參數增加了 2 到 6 字節的 ANY 類型數據。附加的兩個字節的值必須為零。
一些數字量模塊 （例如 6ES7321-7BH0X 或 6ES7321-7RD00)） 需要 6個字節的長度來寫數據記錄 DS1。 在 SFC 55 的 "RECORD" 參數增加了 2 到 6 字節的 ANY 類型數據。附加的兩個字節的值必須為零。
凍結，延時，發布過程報警：
過程報警可以通過系統功能 SFC 39 (DIS_IRT IRT_FUNC),，SFC 40 (EN_IRT IRT_FUNC),，SFC 41 (DIS_AIRT IRT_FUNC) 和 SFC 42 (EN_AIRT IRT_FUNC) 來凍結，延時和發布。
有關不同 SFC 的使用信息，請參見 S7 在線幫助以及手冊 "System Software for S7-300/400 System and Standard Functions" (S7-300/400 系統的系統軟件和標準功能)第12章，條目號 1214574。
過程報警可以通過系統功能 SFC 39 (DIS_IRT IRT_FUNC),，SFC 40 (EN_IRT IRT_FUNC),，SFC 41 (DIS_AIRT IRT_FUNC) 和 SFC 42 (EN_AIRT IRT_FUNC) 來凍結，延時和發布。
有關不同 SFC 的使用信息，請參見 S7 在線幫助以及手冊 "System Software for S7-300/400 System and Standard Functions" (S7-300/400 系統的系統軟件和標準功能)第12章，條目號 1214574。
