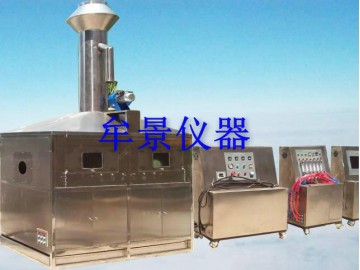

點擊圖片查看大圖一）依據和用途
軟管硬管防火試驗機符合HB7044《軟管、硬管組件的防火試驗》。規定飛機燃油、滑油和液壓系統軟管與硬管組件的防火試驗條件、試驗要求和試驗方法。
本試驗適用于飛機指定火區內的軟管、硬管組件，包括蛇形管、管路連接件和套有防護套管的軟管組件的防火試驗。使用方指定的其它管路件的防火試驗也可參照使用。
該試驗引用標準：
HB6167.1民用飛機機載設備環境條件和試驗方法-總則；
HB6167.14民用飛機機載設備環境條件和試驗方法-指定火區的防火試驗。
防火等級：
A級，軟管、硬管組件應在本標準規定的試驗條件下能承受火焰作用5min；
B級，軟管、硬管組件應在本標準規定的試驗條件下能承受火焰作用15min。
二）設備主要技術規格及參數：
1、火焰溫度：1090±80℃。
2、熱流量密度：116（+5-3）KW/m2。
3、面積：不小于0.018m2。
4、用液體燃料燃燒器進行試驗時，吹過試件的風速約為2m/s。
5、試件經受火焰作用的一端同時應經受振動作用，振動可以沿橫向或縱向進行。振幅為±1.59mm，頻率33HZ。
6、工作油液采用HC-8柴油機油，如有特殊要求也可采用系統工作用油。
7、油液壓力采用試件工作時承受的工作壓力，如特殊要求，試驗期間也可采用系統壓力。
8、試驗設備包括燃燒器、試驗臺架、排煙罩、振動機構、油液循環裝置。
9、試件選用獲得檢驗合格證的軟（硬）管組件中任意選擇三根長度不小于600mm的試件。如有要求，軟管試件可套上防火套管進行試驗。
10、試件水平安裝且至少有一個接頭和127mm（包括接頭）長度受到火焰包圍。試件一端與振動傳遞桿連接。軟管試件安裝包含一個90都的彎曲段。
11、試件與燃燒器的距離：a、試件表面到大型液體燃料燃燒器延伸管端面的距離約為100mm；b、試件表面到大型可燃氣體燃燒器噴嘴端面的距離約為75mm。
12、試驗臺架是一張長1520mm、寬710mm、高810mm的鋼桌，并裝有排煙罩，振動機構和振動傳遞桿。
13、排煙罩寬635mm，高635mm，罩前面敞開，罩后端有排氣口，連接著排氣管和排氣扇。排氣口位置使燃燒器產生的火焰保持水平。
14、振動機構由振動源和振動傳遞桿組成。采用電動機與皮帶傳動的偏心輪組成的振動源。振動傳遞桿一端與振動源聯結，另一端夾持軟（硬）管組件經受火焰作用的一端。
15、油液循環裝置由電動泵、裝有浸入式恒溫加熱器的郵箱和管路系統組成。管路系統上裝有安全閥、流量計、壓力表和控制閥。
