一、翔盛儀表耐震隔膜壓力表概述
YTPN-60/100/150系列耐震隔膜壓力表適用于測量強腐蝕性、高粘度、易結晶、易凝固，溫度較高的n液體、氣體或顆粒狀固體浮游物的介質壓力以及必須避免測量介質直接進入壓力儀表和防止沉淀物積聚且易清洗的場合。
耐震隔膜壓力表主要用于石油、化工、化纖、染化、制藥、制堿食品等工業部門生產過程中測量流體介質的壓力儀表。

---

二：耐震隔膜壓力表測量原理
當測量介質的壓力P作用于隔膜時，隔膜產生變形，壓縮壓力表測壓系統的密封液，使其形成P-P的壓力，當隔膜的剛性足夠小時，則P也很小，隔膜壓力表的測壓系統形成的壓力就等于測量介質的壓力。

---

三：耐震隔膜壓力表的溫度特性
由于隔膜表系統由填充了密封液作為傳遞壓力的介質，則受密封液溫度-體積膨脹系數影響，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數、隔膜剛度以及受壓部溫度有關，尤其對于小量程的壓力儀表，影響更加明顯。一般受壓部溫度誤差規定不大于0.1%/℃。因此，隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量之和。

---

四：耐震隔膜壓力表的耐蝕性
隔膜表的耐蝕性可通過適合的選擇與測量介質接觸部分的隔膜、法蘭及密封墊圈的材料來保證。 隔膜材料：0Cr7Ni12Mo2（316）；蒙乃爾合金（Cu30Ni70）；哈氏合金（H276C）；鉭（Ta）及氟塑料（F4）。
法蘭材料：不銹鋼0Cr17Ni12Mo2（316）；不銹鋼內襯氟塑料（316+F4）
密封墊圈材料：橡膠；氟橡膠；硅橡膠及氟塑料。

---

五：耐震隔膜壓力表外形尺寸

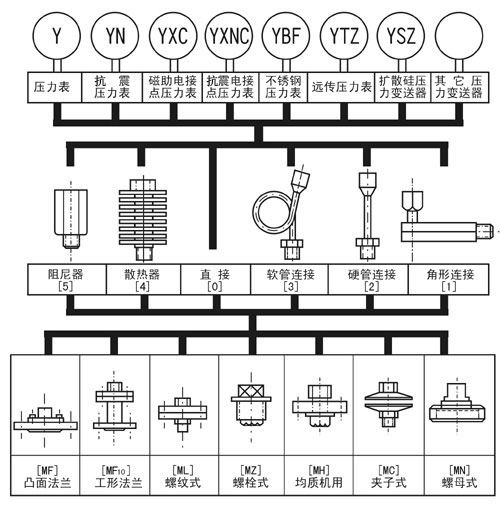

六：耐震隔膜壓力表選型標示
□－－－選配壓力表型號
□－－－隔膜膈離器型式
L－螺紋式（≤60MPa)
F－法蘭式(≤25MPa)
F10－工字形法蘭式(≤4MPa)
C－夾子式(0.1～2.5MPa)
N－螺母式(0.1～2.5MPa)
Z－螺栓式（1～25MPa)
H－均質機用(10～60MPa)
□－－－連接的代號
0）直接（被測介質溫度＜80℃）
1）角形（被測介質溫度＜150℃）
2）硬管（被測介質溫度＜200℃）
3）軟管（1米.2米.4米.6米）
4）散熱器（被測介質溫度＜200℃）
5）阻尼器
□－－－膜片材料
316.316L,哈氏合金，蒙抗爾合金、鉭片、氟塑料
□－－－測量范圍
□－－－法蘭標準代號
□ML螺紋式隔離器型式

七： 耐震隔膜壓力表儀表型式

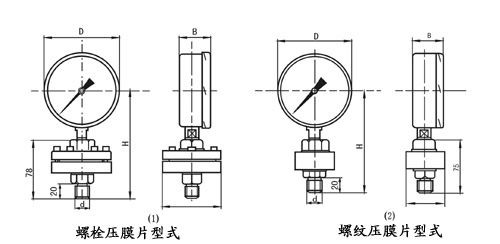

耐震隔膜壓力表外形尺寸

□HG20592～20614－97標準（本廠常用法蘭標準）

DN	PN(MPa)	D	K	d	C	L
25	0.25～0.16	100	75	58	14	Φ11
	1～2.5	115	85	65	16	Φ14
32	0.25～0.16	120	90	69	16	Φ14
	1～2.5	140	100	76	18	Φ18
40	0.25～0.16	130	100	78	16	Φ14
	1～2.5	150	110	84	18	Φ18
50	0.25～0.16	140	110	88	16	Φ14
	1～2.5
