開(kāi)平直銷氬氣、開(kāi)平新型二氧化碳廠家

我們一定要學(xué)的一種焊接

斷弧焊操作詳解！你一定要學(xué)！

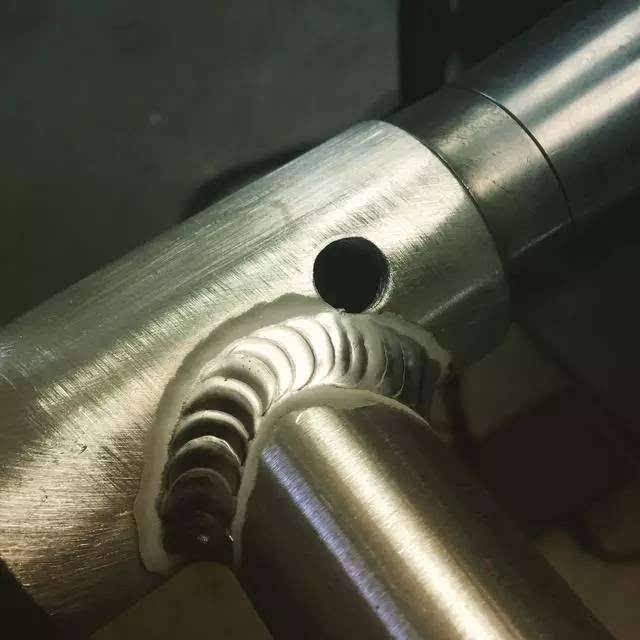

斷弧焊實(shí)在焊接過(guò)程中，通過(guò)電弧周期性地交替燃弧與斷?。缁。?，并控制滅弧時(shí)間，使母材坡口鈍邊金屬有規(guī)律地熔化成一定尺寸的熔孔，以獲得良好的背面成形和內(nèi)部質(zhì)量。斷弧焊采用的坡口鈍邊間隙比連弧焊稍大，選用的焊接電流范圍也較寬，比連弧焊靈活，適應(yīng)性強(qiáng)。但其操作手法變化大，掌握起來(lái)有一定的難度。斷弧焊操作手法主要有一點(diǎn)法和兩點(diǎn)法，如圖1-16 所示，一點(diǎn)法適用于薄板、小直徑管(≤φ60mm)及小間隙(1.5~2.5mm)條件下的焊接；兩點(diǎn)法適用于厚板、大直徑管、大間隙條件下的焊接。

開(kāi)平直銷氬氣、開(kāi)平新型二氧化碳廠家

斷弧焊打底層單面焊雙面成形技法
引弧
在焊件始焊端前方10~15mm處的坡口面上劃擦引弧，然后沿直線運(yùn)條將電弧拉長(zhǎng)(弧長(zhǎng)約3. 5mm)至始焊處，稍做擺動(dòng)2~3個(gè)來(lái)回，對(duì)焊件進(jìn)行1~2s預(yù)熱，當(dāng)坡口根部呈現(xiàn)“出汗”現(xiàn)象時(shí)，立即壓低電弧(弧長(zhǎng)約2mm)，1~2s后，可聽(tīng)到“噗噗”的電弧穿透坡口發(fā)出的聲音，同時(shí)還看到坡口兩側(cè)、定位焊縫與坡口根部相接金屬開(kāi)始熔化，形成熔池并有熔孔，說(shuō)明引弧工作結(jié)束，可以進(jìn)行斷弧打底層焊接。

焊條傾角與坡口根部熔入尺寸
運(yùn)條方法及特點(diǎn)
①一點(diǎn)擊穿法(適用條件為d>b；p=0~0.5mm)：電弧同時(shí)在坡口兩側(cè)燃燒，兩側(cè)鈍邊同時(shí)熔化，然后迅速地值，在熔池將要凝固時(shí)，又在滅弧處引燃電狐、擊穿、停頓，周而復(fù)始重復(fù)進(jìn)行。
優(yōu)點(diǎn):不易出現(xiàn)夾渣、氣孔等缺陷。

缺點(diǎn)：熔池溫度不易控制，溫度低，容易出現(xiàn)未焊透；溫度高，則背面余高過(guò)大，甚至出現(xiàn)焊瘤。

開(kāi)平直銷氬氣、開(kāi)平新型二氧化碳廠家
