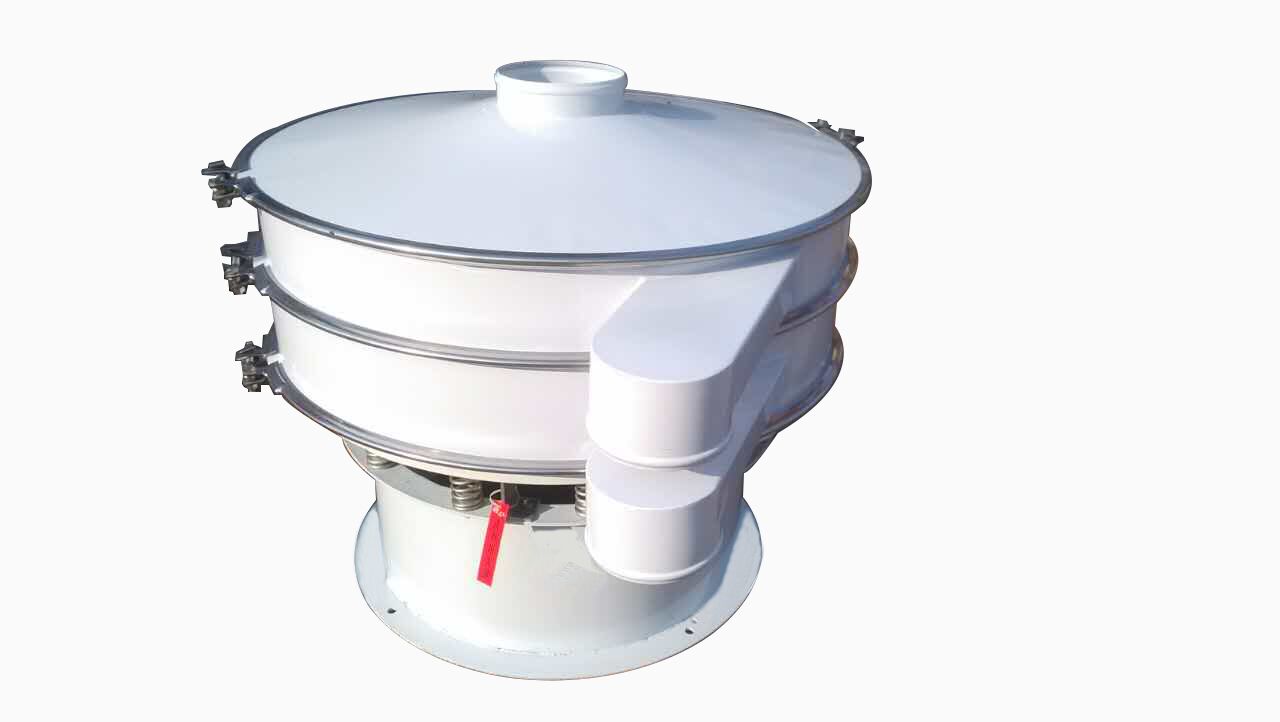

三次元旋振篩概述：

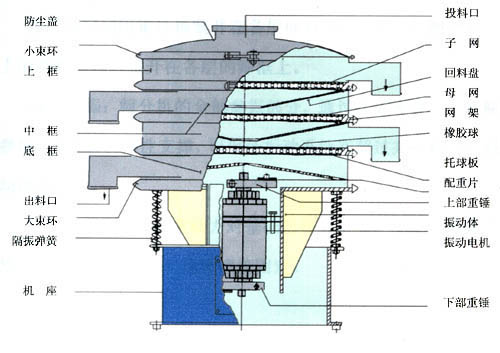

　  三次元旋振篩是一種高精度細粉篩分機械，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。旋振篩是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。電機、隔振裝置（一組支承彈簧）、底座等幾部分組成，其中，篩蓋與篩框為振動部分，其它部分為非振動部分，另外，底座兼有支承功用。篩框為旋振篩的主要參振部分。篩框通常由板材卷焊而成，其上下端均有一承接圈，下內部設有一法蘭圈，用于固定篩網組件等結構。

    本公司正常規格的多層震動篩分過濾器，其使用之材料，在機身與原料接觸部位均使用不銹鋼N0.34或NO.316,機座(或普鋼機型)則使用S.S.41,經鍍鋅,表面噴漆處理。

    WZ-1層多層式篩分過濾機  WZ-2層多層式篩分過濾機  WZ-3層多層式篩分過濾機

三次元旋振篩工作原理：

    三次元旋振篩，由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋動轉變為水平、垂直、傾斜的三 次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點， 調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。三次元振動篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫 篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩 面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，終完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間 三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物 料的運動軌跡，從而達到不同的篩分作業目的。

三次元旋振篩特點：

     1.體積小、重量輕、移動方便、出料口方向可任意調整，粗、細料自動排出，可自動化或人工作業。

     2.篩分精度高、效率高，任何粉、粒、粘液類均可使用。

     3.篩網不阻塞、粉末不飛揚、篩分細可達500目（28微米）過濾細可達5微米。

     4.獨特網架設計（子母式）、篩網使用長久、換網方便、僅需3—5分鐘、操作簡單、清洗方便。5.無機械動作、保養簡易、可單層或多層使用、與物料接觸部位為用不銹鋼制作（醫藥用除外）。

三次元旋振篩適用行業：

     各類粉體行業 任何顆粒、粉末、粘液一定范圍內均可篩選。

     化工行業：樹脂粉、顏料、洗衣粉、微粉、油漆、純堿、檸檬粉、橡膠、塑料等。

     磨料、陶瓷行業：氧化鋁、石英砂、泥漿、噴霧土粒。

     食品行業：糖、鹽、堿、味精、奶粉、豆漿、酵母、果汁、醬油、醋等。

     造紙行業：涂布涂料、白土泥漿、黑白液、廢液、造紙液、廢水回收。

     冶金行業：氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末等。

     制藥行業：中藥粉、中藥液、西藥粉、西藥液體、中西藥顆粒等。

     環境保護：垃圾、人畜屎尿、廢油、食品廢水、廢水加工等。

三次元旋振篩的日常維護：

          1、啟動前：

   （1）檢查粗網及細網有無破損

   （2）每一組束環是否鎖緊

          2、啟動時：

   （1）注意有無異常雜音

   （2）電流是否穩定

   （3）振動有無異狀

          3、使用后：每次使用完畢即清理干凈.

    定期保養

    定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。

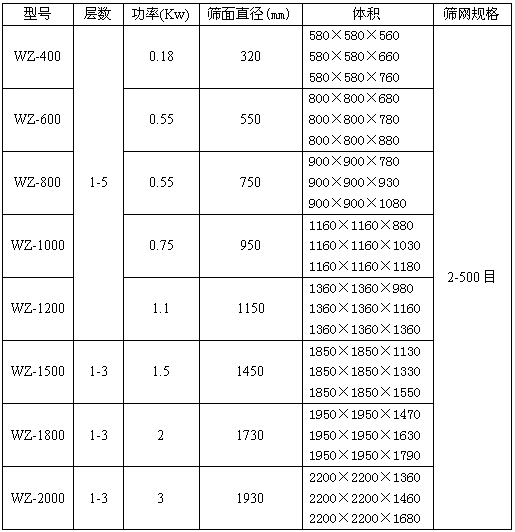

三次元旋振篩技術參數：
